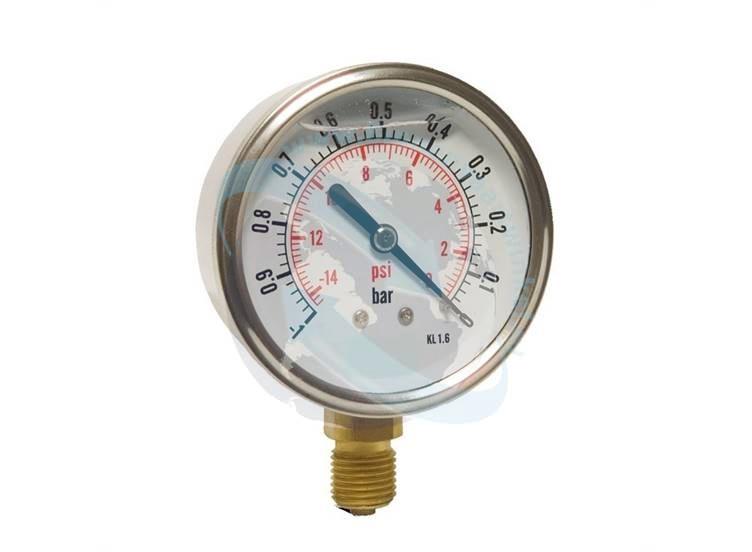

Messing Buisveermanometer ø63mm

Toepassing
Buisveermanometers met messing meetsysteem worden toegepast voor het meten van allerlei niet agressieve gassen en/of vloeistoffen in de koeltechniek, pneumatiek, hydrauliek enz. Geschikt voor meetbereiken vanaf 0,6 bar.

Werking
De te meten druk komt via de aansluitnippel in een buisveer. Een buisveer heeft bij een verhoging van de druk de neiging om zich te strekken en bij een verlaging van de druk wil de buisveer inkrimpen. Deze beweging wordt door een manometer-werkje omgezet in een draaiende beweging. Aan dit werkje zit de wijzer gemonteerd welke de te meten druk aanwijst.

Kenmerken
1. Nauwkeurigheid klasse 1 ; 1,6 en 2,5 volgens DIN 16005.
2. Universeel.
3. Vele opties mogelijk

Technische specificaties
Materiaal kast rvs304, meetsysteem messing
Wijzerplaat : wit met zwarte opdruk
Wijzer : zwart
Ruit : kunststof
Kastvulling : glycerine
Uitvoering : volgens DIN16063 of 16064.
Aansluiting : 1/4'' BSP messing onderaansluting

Toepassingsvoorwaarden
De te meten druk dient niet meer dan ca.75% van de schaalwaarde te zijn. Korte belastingen tot de volle schaalwaarde zijn wel toegestaan. De temperatuur in de kast mag niet hoger dan ca.60°C worden. Kies voor het meten van agressieve gassen en/of vloeistoffen een manometer met een rvs meetsysteem (rvs buisveermanometers).

Mocht de maat of het bereik er niet tussen staan dan kunt u altijd contact met ons opnemen.
